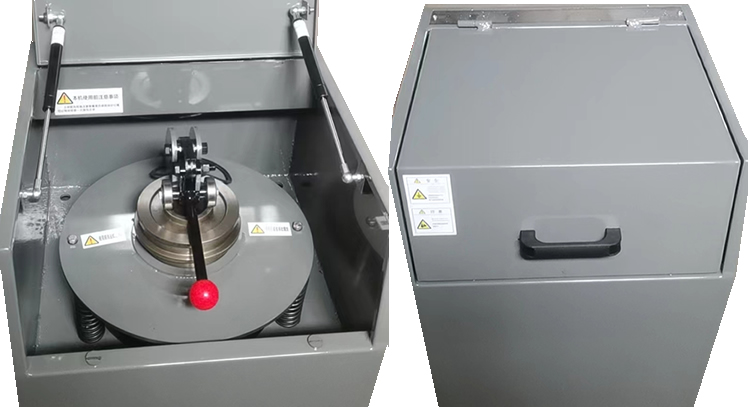

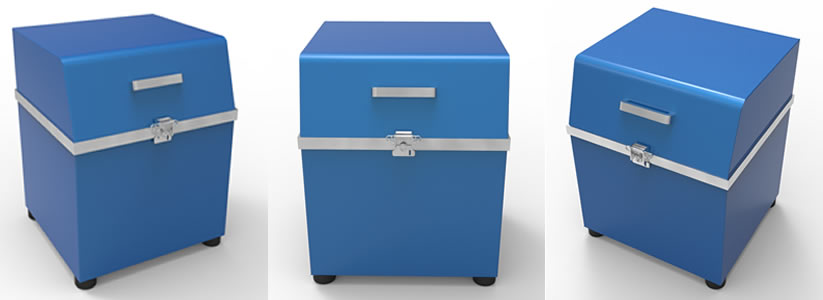

GJ系列密封式化驗制樣粉碎機

化驗制樣機適用范圍：

主要用于對原材料的制粉，以供化驗使用。如：煤、焦炭、矸石、石灰石、各種礦石等。工作方式為震動研磨式。被研磨物料的粒度小于 13 毫米，被研磨物料的抗壓強度小于 800kg/cm² 。制樣粒度均勻，速度快，工作可靠，代表性符合"GB/T 474煤樣的制備方法"制樣要求，粉碎室密封設計，減少粉塵污染。在建筑行業、冶金行業、采礦行業、以及煤炭、煉焦、化工、有色金屬冶煉等行業化驗方面得到廣泛應用。

技術參數：

序號	項目	GJ-l	GJ-2	GJ-3	GJ-4	GJ-5	GJ-6	GJ-7
1	裝料重量	100	100×2	100×3	100×4	100×5	100×6	100×7
2	裝料粒度	<13
3	出料粒度(目)	80目-200目（0.2mm）
4	粉碎時間	1-5min
5	電機功率	1.1KW	1.5KW	1.5KW	2.2KW	2.2KW	2.2KW	2.2KW
6	工作電源	三相380v 50Hz±1Hz
7	生產能力	100	200	300	400	500	600	700
8	外形尺寸	520 ×500 × 700	520 ×500 ×700	600 × 560 × 780	600×550×900	700 ×650 ×1000	700 ×650 ×1000	700 ×650 ×1000
9	整機重量	90	110	150	200	220	240	260

1.裝料量: GJ-1是100g,，GJ-2是200g,，GJ-3是300g,，GJ-4是400g,，GJ-5是500g,，GJ-6是600g,，GJ-7是700g,;
2.裝料粒度: <13;
3.出料粒度 :80 ～ 200 目（ 0.2mm ）;
4.加工時間 : 1~5 min;
5.電機功率： GJ-1是1.1KW，GJ-2-3是1.5KW; GJ-4-5-6-7是2.2KW；
6.工作電源 :380V;
7.整機重量 :GJ-1是90kg;GJ-2是110kg; GJ-3是150kg; GJ-4是200kg; GJ-5是220kg; GJ-6是240kg,GJ-7是260kg；
8. 外形尺寸 :GJ-1是520×500× 700mm ;GJ-2是520×500× 700mm ;GJ-3是600×560× 780mm ; GJ-4是600×550×900mm ;GJ-5-6-7是700 ×650 ×1000mm ;
9.料缽材質:高錳鋼；
10.料缽數量： GJ-1是1個，GJ-2是2個，GJ-3是3個，GJ-4是4個，GJ-5是5個，GJ-6是6個,GJ-7是7個。

產品包裝：木箱，GJ-1型尺寸：長680mm，寬600mm，高820mm，重106公斤；

制樣粉碎機結構概述：

密封式化驗制樣粉碎機主要有：外殼、底座、減震部分、動力部分、研磨部分、壓緊部分等組成。外殼由冷軋鋼板制成，將整個機件包裝起來，起到密封和美觀作用。

制樣機底座由良好的吸震材料鑄造而成，它可以有效地遏制制樣機工作的不穩定和震動.減震部分由彈簧組成，而后傳遞給底座，底座低部裝有減震橡膠墩，形成雙作用減震效果，使制樣機平穩運轉，減少震動和噪音。

制樣機動力部分由電機、偏心錘、支撐鋼筒組成，當電機啟動后，帶動偏心錘旋轉，由于不同心和偏心錘的作用，形成一個高速周體動，并把這一體運動傳遞給研磨部分。支撐筒起著上下聯結作用，由于支撐筒是一個封閉的裝置，又起到控制因偏心的劇烈震動而引起的問題。

制樣機研磨部分主要由鍋座、破碎鍋、破碎環、破碎錘組成，研磨部分接受了動力部分是動力后，在高速周體運轉帶動下，破碎環和破碎錘在破碎內頻繁撞擊并研磨，物料既在這種作用下，被撞擊并研磨成所要求的細粉末。

制樣機使用說明：

化驗制樣機安裝與試車

制樣機應安裝在避雨的地方，不可漏天安裝。制樣機不用地腳螺絲固定，但應放在平整的地面上，四個地腳都要平穩著地，以免引起震動和位移。

電源線要牢固聯結，接地線要接地。

制樣機啟動前，要認真了解機器性能，熟悉本機的結構，傳動特點，操作程序，檢查機殼各部螺絲是否擰緊，電機電源線是否漏電，破碎鍋體要牢固放置，壓緊可靠，外殼鎖扣要扣緊，待檢查完各部裝置，并確定物異常時，方可啟動機器。

制樣機要先進行減載試驗，加一半進行試車，試車一個小時后，觀察制樣機異常噪音，劇烈震動，螺栓松動等異?，F(xiàn)象，如發現異常現象，停車檢查檢修，試運轉正常后，方可進行使用。

制樣機試車和各種運轉，都要加料進行，不可物料運轉，防止破碎研磨機件碰壞。

化驗制樣機使用維護及注意事項:

每次啟動前仔細檢查各部零件是否緊固，根據震動情況判斷彈簧是正常。

震動大小與偏心錘、彈簧和橡膠墩有關，偏心錘在出廠時已經調試好，不需再進行經常性調整。彈簧折斷或橡膠墩劈裂是引起震動的關鍵，發現問題及時更換新的零件。更換斷裂彈簧時要將六只一齊更換，或隔開更換三只，不能只更換一只，那樣會因新舊彈性不勻引起再次斷裂，出現故障。

震動部件與電源是用電纜連接，由于經常處于抖動狀態，可能引起電纜外表橡膠皮套斷裂，導致電線漏電。所以要經常檢查，以防出現觸電事故。

制樣機每年進行一次停機檢修、保養。檢修時要將彈簧全部更換。

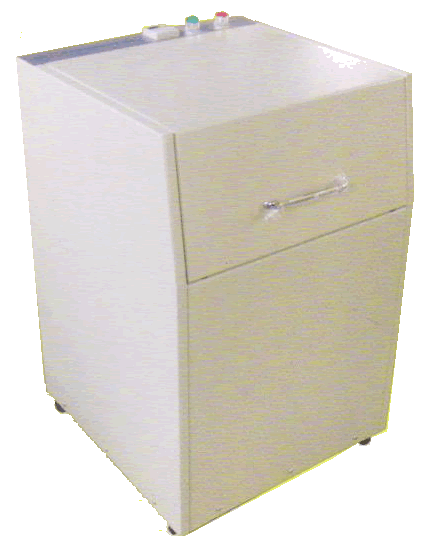

定時密封式化驗制樣粉碎機

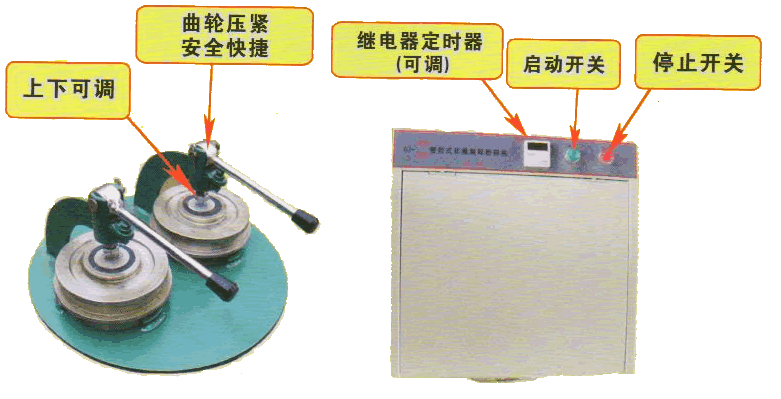

B型定時制樣機采用可調節繼電器定時器,配備啟動、停止開關具有手動、自動控制制樣機的運行及停止。

定時制樣機內部結構

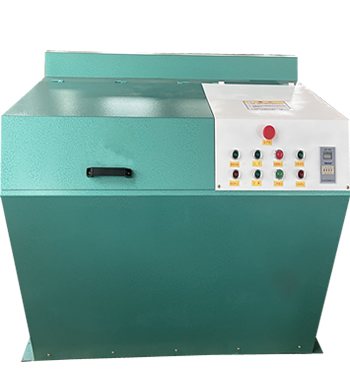

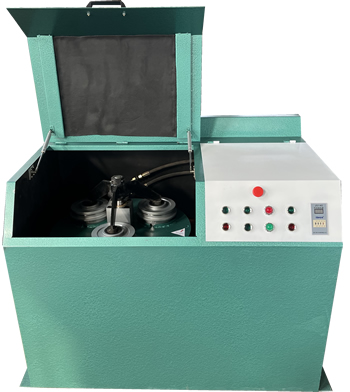

GJ-3Y密封式液壓壓緊化驗制樣粉碎機

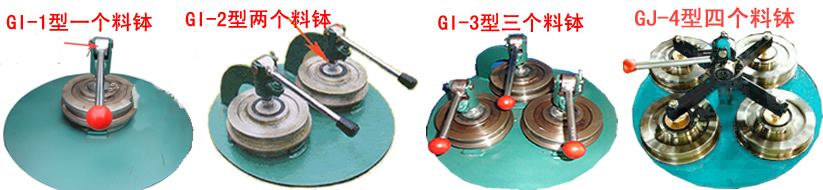

料缽份數：3個；料缽材質：高錳鋼料缽；進料粒度：≤13mm出料粒度：≤200目；生產能力：3×100-150g；加工時間：1-3分鐘；控制方式：自控液壓自動壓緊；輸入功率：1.5KW+1.5KW。

密封式化驗制樣粉碎機型號說明：

GJ-制樣機型號.

1,2,3......-是料缽數和裝料量,工作電源:三相380v,控制方式:自動;如:GJ-2是2個料缽200g裝料量380V三相制樣機.

B-是三相定時制樣機;如:如:GJ-1B是1個料缽100g裝料量380V三相定時制樣機.

Ⅱ-是工作電源為兩相220V;如GJ-1Ⅱ是1個料缽100g裝料量220V單相制樣機.

制樣機料缽分類

制樣機料缽：

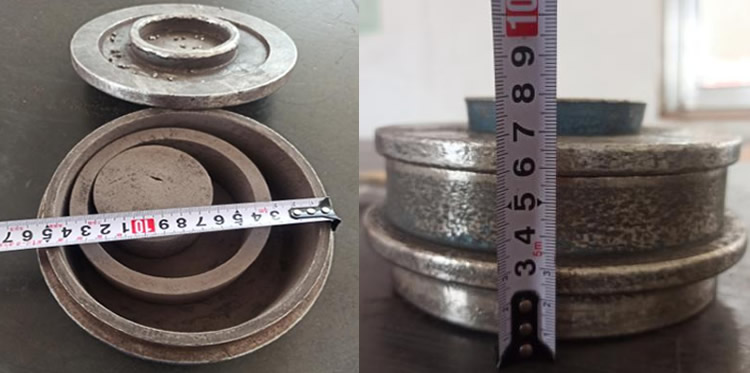

料缽是化驗制樣粉碎機配件,有碳化鎢料缽、高鉻料缽，高錳鋼料缽。使物料的粒度達到200目。
50g料缽：底直徑130高62（mm）；100g料缽：底直徑152高72（mm）； 150g料缽：底直徑156高82（mm）；200g料缽：底直徑182高85（mm）；400g料缽：底直徑210高95（mm）；1000g料缽：底直徑256高110（mm）

制樣機料缽
