      PF系列園盤制樣粉碎機

      XPF系列園盤制樣粉碎機

      ?園盤粉碎機主要用于中等硬度礦物材料的粉碎,是煤炭、冶金、地質、建材、化工等行業化驗室中的設備。
      圓盤粉碎機體積小,噪音低,操作簡便,防塵性能好,外表美觀。不用分篩;易清掃,能連續工作,可將物料一次性粉碎研磨至80目左右。

      主要技術參數:

      型號 PF-150 PF-175 PF-250 PF-350 PF-450
      磨盤直徑 Φ150 Φ175 Φ250 Φ350 Φ450
      進料粒度 ≤2 ≤3 ≤8 ≤10 ≤12
      出料粒度 1-0.15 1-0.15 2-0.2 3-0.2 3-0.2
      生產量(kg/h) 20 25 80 100 120
      主軸轉速(r/h ) 780 780 720 680 650
      電機功率 1.5 1.1 3.0 4.0 4.0
      機器重量 85 130 180 230 260
      外形尺寸
      (長×寬×高mm)
      600×400×380 650×460×400 900×550×760 900×550×800 900×600×860

      工作原理:

      電機帶動皮帶輪旋轉,皮帶輪帶動主軸上的動磨盤旋轉,使動磨盤和定磨盤產生相對旋轉運動,使在兩盤中間的物料粉碎,并從兩盤縫隙中落在落料箱中。出料粒度可通過調節手輪來調節兩盤的間隙達到控制粒度目的。

      結構概述:

      本機器主要由機體、底座、主軸、活動盤、固定盤、端蓋及料斗等構成,經三角帶將動力傳給皮帶輪帶動主軸旋轉,使活動盤固定盤相對運動,從而使試樣粉碎,出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。
      機體安裝于底盤之上,它的前后軸承室內有主軸,它的前端設有工作室,后端有起調節作用的手輪。
      主軸中間裝著皮帶輪,兩軸承室位置裝有球面軸承,前端設有連接活動盤,后端與調節螺栓相連。
      機體、端蓋、上蓋組成一個工作室,物料粉碎在工作室內進行,物料從端蓋上方的加料口中加入,進入兩磨盤中間,由于擠壓研磨的作用,物料被粉碎,粉碎后的試樣從兩磨盤中間的間隙內流出。落到下面的料斗中。
      磨盤是機器的重要部件,主要作用是擠壓研磨物料,將物料粉碎至粉狀。磨盤有鑄鐵,高錳鋼,高鉻鋼等材質。鑄鐵磨盤用于普通較軟的物料;高錳鋼耐磨性好,用于較硬的物料;高鉻鋼耐磨又具備高硬度,適用于硬度更高的物料。
      調節機構的原理是,松開大手輪,旋轉小手輪,使調節螺桿轉動推動主軸,使活動盤前進或后退。從而調節了兩磨盤的間隙,達到調節物料粗細粒度的目的

      安裝與試車:

      1、試車:試車前打開前蓋,看轉動皮帶是否轉動靈活,如不靈活應放松調節手輪,然后轉動皮帶直至靈活。
      2、檢查各緊固件是否緊固,鎖緊調解手輪和機體前蓋螺母,方可試車,試車時不可放物料。等機器運轉正常后,再加少量的物料進行初試,確認機器沒有問題時,方可進行工作。
      3、機器的使用:接通電源工作,啟動機器運轉,等機器轉速正常后,方可加料。把物料從活動研磨蓋的入料口加入,若發現出料粒度達不到要求,應調節手輪,直到滿足要求為止。
      4、工作結束后,切斷電源,從落料箱中取出物料。為了使化驗數據準確,用刷子刷凈工作室內殘留物。

      使用維修和注意事項:

      1、試車前檢查各緊固件是否旋緊,用手轉動皮帶輪是否靈活,發現不正常應予以排除方可試車。
      2、開車前不得將兩磨盤抵緊,以防啟動困難。
      3、試樣硬度不可超過中等硬度,否則影響磨盤的耐磨性。
      4、發現粉碎的物料通過調節機構的調整仍達不到支技術要求,應考慮磨盤間隙的調整,調整磨盤的平行度。
      5、調換試樣時,為了使化驗數據準確,可放松壓緊螺栓等,打開上蓋,端蓋用毛刷刷去積流在工作室中的殘存物料。

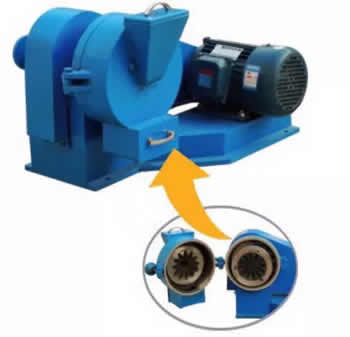

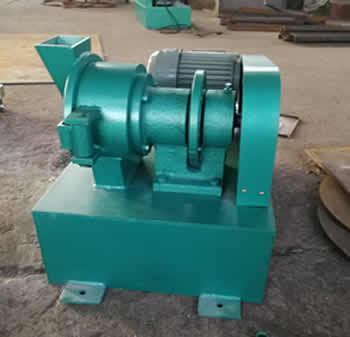

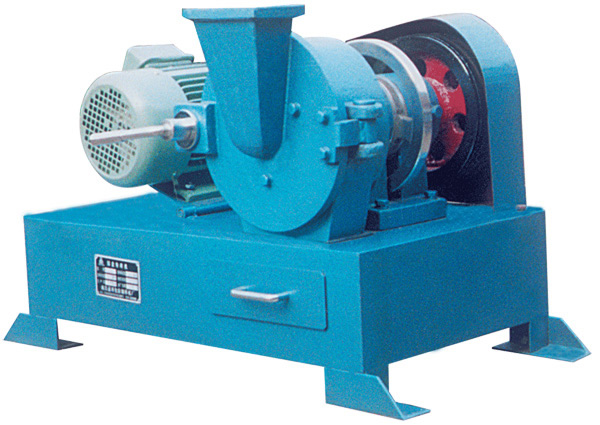

      圓盤制樣粉碎機實物圖 圓盤粉碎機圖
